Představení produktu
SMG7000 je přenosný přístroj pro detekci a analýzu kvality provozu sítě. Může poskytovat harmonickou analýzu kvality napájení a další analýzu dat a je vybaven velkokapacitní pamětí, schopnou dlouhodobého sběru dat a detekce pro síť, je vybaven PC softwarem a nashromážděná data nahrává do počítače pro snadné druhy analýza.
Parametr produktu
|
Vstupní charakteristiky |
Rozsah testu napětí:0-200V-800V, automatické řazení převodových stupňů |
|
|
Aktuální testovací rozsah |
Svorky (3 druhy):5A/25A (standardní);100A/500A (volitelné);400A/2000A (volitelné) |
|
|
Rozsah testu fázového úhlu:0-359.99 stupně |
||
|
Rozsah testovací frekvence:45-65Hz |
||
|
Počet napěťových kanálů: tři kanály (UA,UB,UC) |
||
|
Aktuální kanály: 3 kanály (IA,IB, IC) |
||
|
Maximální frekvence harmonické analýzy: 63krát |
||
|
Maximálně 1 minutový interval nepřetržitého skladovacího cyklu: 18 měsíců |
||
|
Přesnost |
Část elektrických parametrů |
Napětí: ±0,2 % |
|
Frekvence: ±0.01Hz |
||
|
Proud, výkon: ±0,5 % |
||
|
Poloha fáze: ±0.2 stupně |
||
|
Díl kvality napájení |
Základní napětí umožňuje chybu menší nebo rovnou 0,5％FS |
|
|
Základní proud dovoluje chybu menší nebo rovnou 1％FS |
||
|
Chyba testu fázového rozdílu mezi základním vlnovým napětím a proudem: menší nebo rovna 0,2 stupně |
||
|
Chyba měření poměru obsahu harmonického napětí: menší nebo rovno 0,1％ |
||
|
Chyba měření poměru obsahu harmonického proudu: menší nebo rovna 0,2％ |
||
|
Chyba nevyváženosti třífázového napětí: menší nebo rovno 0,2％ |
||
|
Chyba odchylky napětí: menší nebo rovna 0,2％ |
||
|
Aktuální chyba odchylky: menší nebo rovna 0,2％ |
||
|
Pracovní teplota |
–10 stupňů - +40 stupňů |
|
|
Nabíjecí zdroj |
AC220V, frekvence: 45Hz-55Hz |
|
|
Ztráta výkonu hostitele |
Menší nebo rovno 3VA |
|
|
Maximální provozní doba baterie |
Menší nebo rovno 10h |
|
|
Izolace |
Izolační odpor napěťového a proudového vstupu do krytu Menší nebo roven 100MΩ |
|
|
Pracovní příkon je vystaven napájecí frekvenci 1,5 kv (efektivní hodnota) mezi pouzdry, která trvá 1 minutu |
||
|
Objem |
320 mm × 240 mm × 130 mm |
|
|
Hmotnost |
2.{1}Kg |
|
Vlastnosti a aplikace produktu
- Přístroj se speciálně používá k detekci problémů s kvalitou napájení, jako je zkreslení tvaru vlny, obsah harmonických složek, kolísání napětí a blikání a třífázová nesymetrie v rozvodné síti. Zároveň má také funkci testu elektrických parametrů a vektorové analýzy
- Dokáže přesně měřit napětí, proud, činný výkon, jalový výkon, fázový úhel, účiník, frekvenci a další elektrické parametry
- Lze zobrazit vektor napětí a proudu, který je testován, a uživatel může pomocí analýzy vektoru získat správné připojení měřicího zařízení.
- Proud se měří pomocí napínacího transformátoru. Protože obsluha nemusí při použití proudového transformátoru odpojovat proudovou smyčku, lze měření provádět pohodlně a bezpečně. Podle měřícího rozsahu uživatele lze zvolit různé rozsahy upínacího stolu
- Měření a analýza kvality střídavého proudu dodávaného rozvodnou sítí klientovi: odchylka frekvence, odchylka napětí, kolísání napětí, blikání, přípustná nesymetrie třífázového napětí a harmonické složky sítě
- Dokáže současně zobrazit jednofázový průběh napětí a proudu a třífázový průběh napětí a proudu.
- Monitorování kolísání zátěže: měření a analýza kolísání kvality elektrické energie způsobené různými elektrickými zařízeními v různých provozních stavech. Časový záznam a ukládání napětí, proudu, činného výkonu, jalového výkonu, zdánlivého výkonu, frekvence, fáze a dalších změn parametrů výkonu
- Seřizování energetických zařízení a dynamické sledování provozního procesu, které uživatelům pomáhají řešit problémy v procesu seřizování a provozu energetických zařízení.
- Dokáže testovat a analyzovat dynamické parametry reaktivních kompenzačních a filtračních zařízení v energetických systémech a provádět kvantitativní hodnocení jejich funkce a technických ukazatelů.
- Pro nepřetržité ukládání dat lze nastavit různé intervaly ukládání podle nastaveného časového intervalu
- S výkonným softwarem pro správu dat lze data vzorkování v reálném čase přímo nahrát do počítače pro správu na pozadí pro komplexnější a rychlejší zpracování

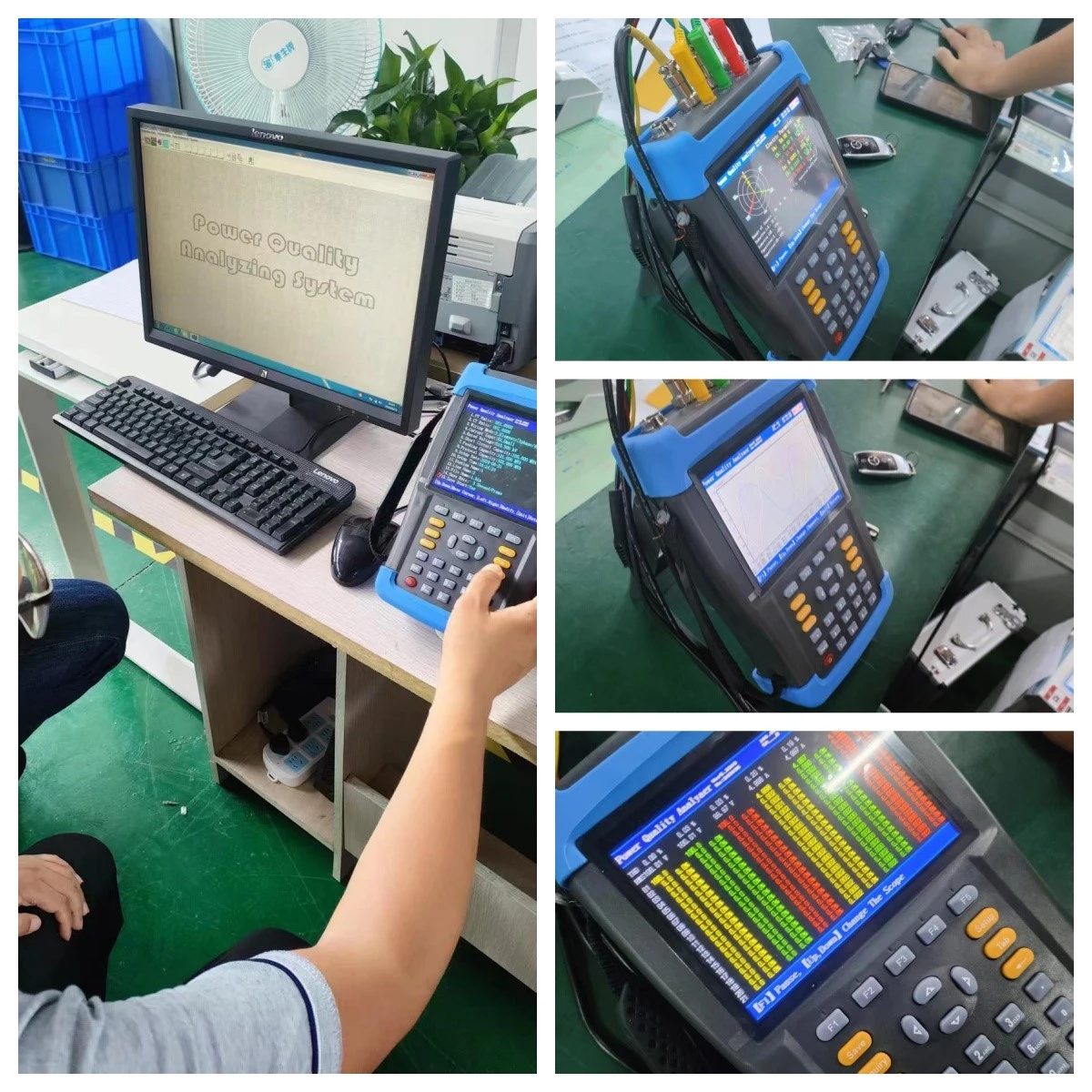

Podrobnosti o produktech
Příslušenství
|
Sériové číslo |
Jméno |
Množství |
|
1 |
hostitel |
jeden |
|
2 |
Nabíječka |
jeden |
|
3 |
Testovací linka (jedna červená, jedna žlutá, jedna černá, jedna zelená) |
čtyři |
|
4 |
Komunikační linka |
jeden |
|
5 |
Proudové kleště |
jeden |
|
6 |
Krokodýlí spona |
jeden |
|
7 |
Pouzdro z hliníkové slitiny |
jeden |
|
8 |
Specifikace |
jeden |
|
9 |
Inspekční zpráva |
jeden |
|
10 |
Osvědčení |
jeden |
FAQ
1. Dodání:Rychlé dodání a flexibilní způsob dopravy
2. Platba:Vyberte si platební podmínky a způsob platby, který vám vyhovuje
3. Prodejní servis:24-hodinový online kontakt, vyberte si správný model zařízení podle svého požadavku, poskytněte nejlepší nabídku, podpořte přizpůsobení
4. Záruční doba:Všechny záruky kvality stroje na jeden rok a doživotní technickou podporu pro vás. Online reakce na zákazníky
technické problémy.
