Prozkoumejte testování vysokopotenciálních kabelů
Co je testování vysokého potenciálu?
Zkušební systém s vysokým potenciálem nazývaný hi-pot test lze provést pomocí zkušebního napětí DC, AC nebo VLF AC (také známého jako velmi nízké frekvence). Hipot testování může být provedeno jako akceptační test pro nové instalace nebo jako test údržby pro stávající instalaci kabelů.
Hipot testování je aplikace přepětí na kabelový systém na krátkou dobu, aby se ověřila dielektrická pevnost systému včetně kabelu, spojů a koncovek. Ve většině případů je hi-pot testování aplikováno jako test vyhovuje/nevyhovuje nebo go/no-go test. Pokud kabelový systém během zkoušky neselže, má se za to, že zkouškou prošel a může být uveden do provozu nebo zpět do provozu.
DC Hipot Testování kabelu
Testování kabelů DC hipot bylo vyvinuto na počátku 20. století a je určeno hlavně pro testování laminovaných kabelů, jako jsou typy kabelů s papírovou izolací. DC hipot tester se snadno ovládá a zobrazuje přesnou hodnotu svodového proudu. Je malý, lehký a přenosný. Současné standardy poskytované z DC hipot testeru pro akceptační zkoušky kabelu s extrudovanou (např. zesíťovaný polyethylen [XLP] nebo etylen-propylenová pryž [EPR] izolací nebo laminovanou konstrukcí (jako je olovo s izolací papírem [PILC]). standardy jako IEEE400 již nedoporučují testování DC hipot pro testování údržby v provozu starých XLP nebo EPR kabelů, protože tato metoda způsobí poškození a není smysluplná pro údržbu.

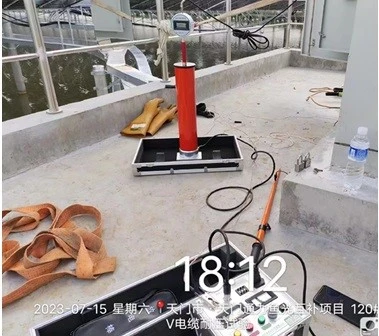

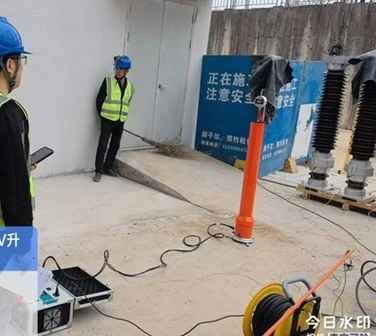

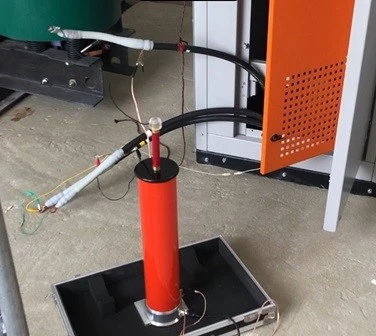

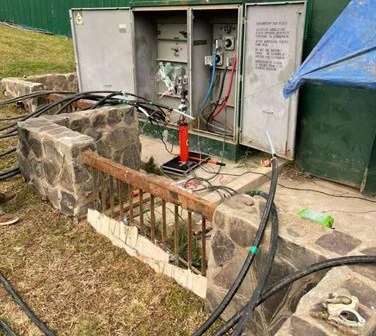

Případy testování DC hipot na místě
DC hipot tester značky HUAYI se vyznačuje velkým výstupním výkonem a malým objemem, spolehlivou funkcí ochrany proti přepětí, nadproudu a nulového zavírání s funkcí spínání {{0}},75násobku napětí. S novou technologií, novými materiály a novými zařízeními, s velkým výstupním výkonem, malou velikostí, nízkou hmotností, spolehlivou funkcí ochrany proti přepětí, nadproudu a nulovému zavírání, s funkcí blokování 0,75násobku napětí a vybaveným časovým relé, které může nastavit časovací zvuk alarm v testu.
1. Zkouška vodivostního proudu svodiče ventilového typu.
2, napájecí transformátor stejnosměrného napětí a měření svodového proudu.
3, vysokonapěťový kabel (35 ~ 500 kV a méně) stejnosměrné napětí a měření svodového proudu.
4, test referenčního stejnosměrného napětí svodiče zinku U1mA a test svodového proudu 0,75U1mA.
VLF Hipot testování
Ve skutečnosti je VLF hipot testování alternativou ke zkoušce výdržného napětí napájecí frekvence. Při zkoušce výdržného napětí výkonové frekvence velkých a středních generátorů, motorů, napájecích kabelů a dalších zkušebních objektů je vzhledem k jejich velké kapacitě v izolační vrstvě vyžadován velkokapacitní zkušební transformátor nebo rezonanční transformátor. VLF hipot test má stejné výhody jako DC hipot testery – jsou relativně malé a lehké. Kapacita je asi jedna pětina frekvence napájení a obsluha je jednoduchá. To je hlavní důvod, proč je tato metoda široce používána ve vyspělých zemích. Nejnovější národní předpisy o preventivních zkouškách kabelů výslovně stanovily, že pro zkoušku odolnosti elektrického zařízení se již nepoužívá vysoké stejnosměrné napětí a doporučuje se zkouška odolnosti proti střídavému napětí.

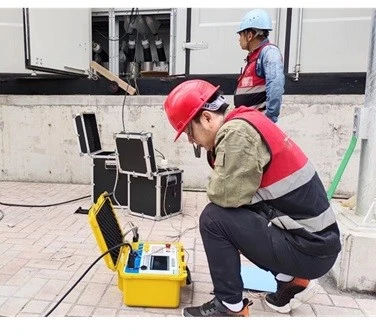

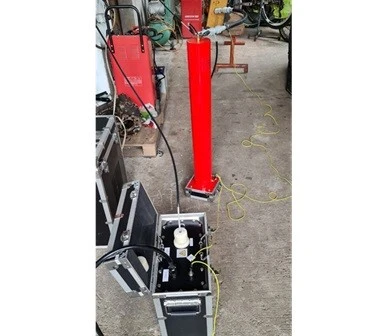

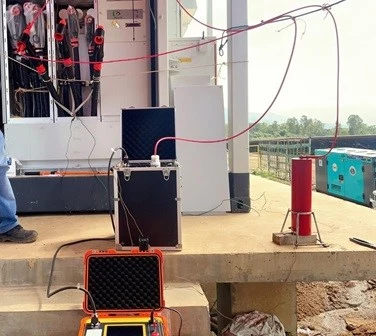

Případy VLF hipot testování na místě

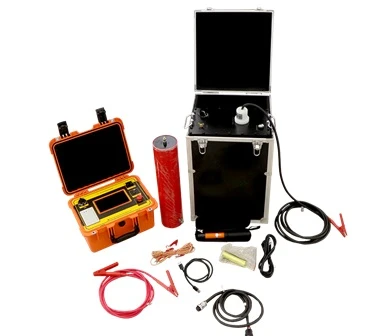

Nová generace {{0}}.1Hz ultranízkofrekvenčního vysokonapěťového generátoru vyvinutého naší společností využívá nejnovější výkonové elektronické součástky a nejnovější jednočipovou technologii ARM7, což dále snižuje objem a hmotnost zařízení. , bláznivý provoz a stabilnější výkon. Přijímá 7-palcovou dotykovou obrazovku, nejnovější jednočipový mikropočítač arm7, vysokorychlostní obvod pro získávání reklam a je vybaven softwarem pro správu na pozadí, který překonává nedostatky první generace mechanického zesilovače, jako je krátká životnost, vysoká poruchovost a velký objem. Velký testovací rozsah: {{10}}.1Hz, 0,05Hz a 0,02hz výběr více frekvencí, velký testovací rozsah. Během let praxe velké množství zpětné vazby od uživatelů ukazuje, že: - 80kV ultranízkofrekvenční vysokonapěťová technologie vede v zemi s nejvyššími náklady!
Testování AC Hipot

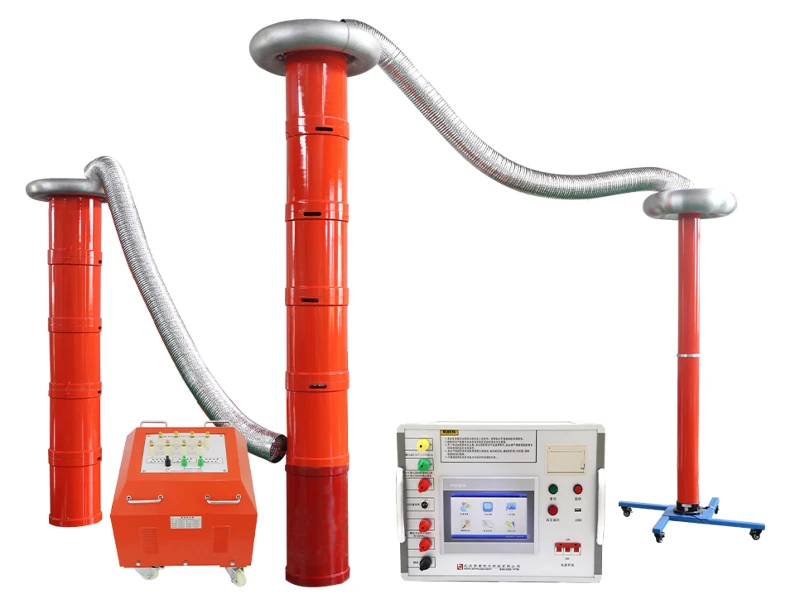

Testování AC hipotů lze rozdělit na technologii testování frekvence napájení, převodu frekvence a 0.1Hz ultra-nízké frekvence. U vysokonapěťových kabelů nad 35 kV se ac hipot testování používá hlavně s metodou frekvenční konverze (variabilní AC rezonanční testovací systém). Testovací systém se skládá z vysokonapěťového reaktoru, vysokonapěťového děliče, budícího transformátoru a napájecího zdroje s proměnnou frekvencí.
Jak vybrat vhodný AC rezonanční testovací systém pro kabely?
Existují hlavní faktory, které ovlivní kapacitu a napětí systému AC hipoting.
1. Úroveň napětí kabelu.
2. Maximální zkušební délka kabelu
3. Průřezová plocha kabelu
4. Velikost a kapacita reaktoru.

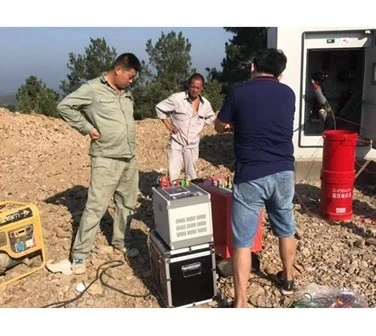

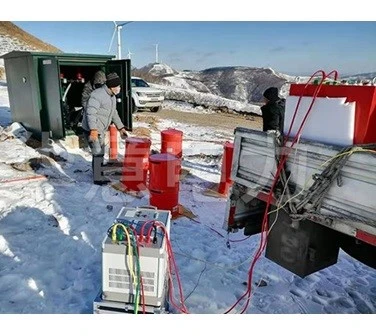

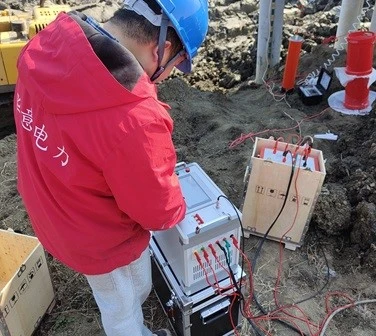

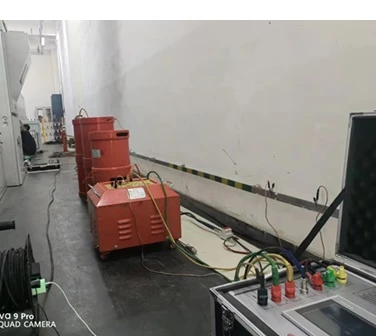

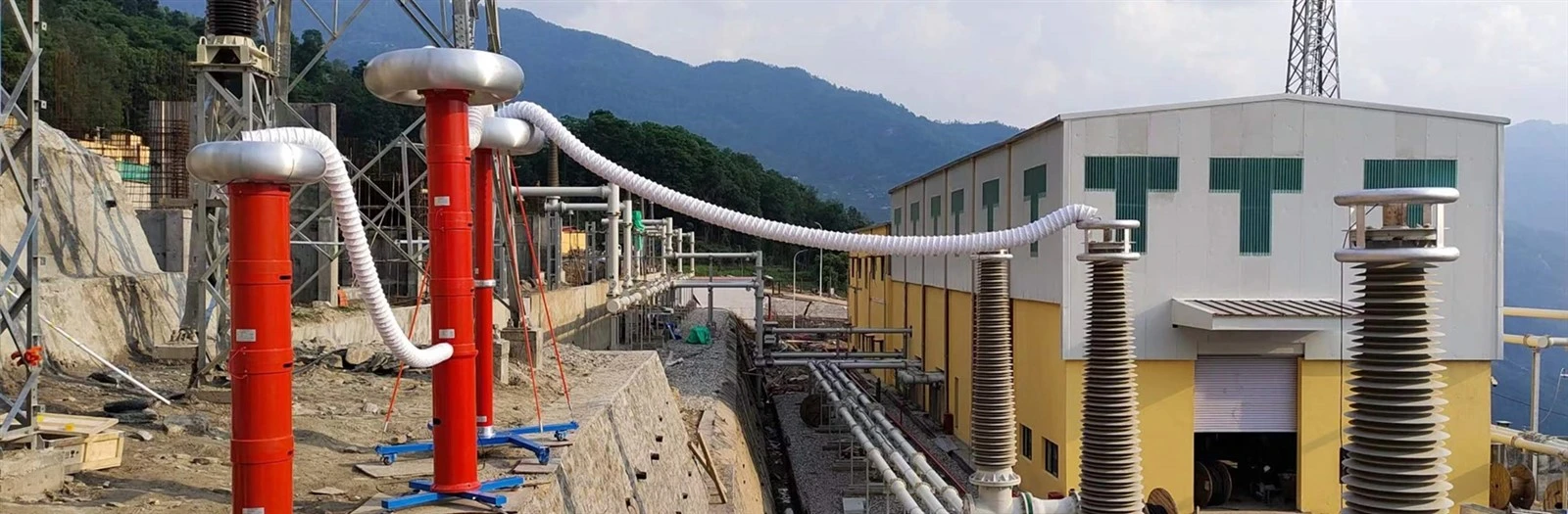

Případy testování AC hipot na místě
Rezonanční testovací systém střídavého proudu značky Huayi má přepětí, nadproud, nulový start, nesoulad systému (flashover) a další ochranné funkce, hodnotu ochrany proti přepětí a nadproudu lze upravit podle potřeb uživatele, ochranu proti přeskoku při přeskoku testovaného produktu k ochraně typového produktu . Má tři pracovní režimy, které jsou pro uživatele pohodlné, aby si mohli flexibilně vybrat podle situace v terénu a zlepšit rychlost testu. Pracovní režimy jsou: automatický režim, manuální režim, automatické ladění manuální režim zesílení.
AC testovací systém může ukládat a tisknout data na různých místech a uložené datové číslo je číslo, které uživatelům pomáhá identifikovat a najít. Počáteční bod frekvence lze libovolně nastavit v rámci specifikovaného rozsahu a velká obrazovka LCD zobrazuje křivku skenování, což je vhodné pro uživatele, aby intuitivně pochopili, zda mají najít rezonanční bod. Pomocí technologie platformy DSP lze snadno zvýšit nebo snížit funkce a upgradovat podle potřeb uživatele a také učinit rozhraní výměny člověk-stroj více humanizované. Reaktor se stejným napěťovým stupněm a kapacitou má menší objem a lehčí hmotnost. Nízký nárůst teploty při jmenovité zátěži; Suché lití, vysoká mechanická pevnost, dobrý elektrický izolační výkon, krásné a spolehlivé.
Často kladené otázky
Jaká je norma IEC pro kabelový hipot test?
+
-
IEC 60950 Hipot test. Applied Technical Services provádí služby IEC 60950 Hipot Test, které klientům pomáhají ověřit bezpečnost a spolehlivost elektrických systémů. Skupina společností Applied Technical Services provádí testování vysokého potenciálu v souladu s testovacími standardy IEC 60950 Hipot.
Jaký je rozdíl mezi testováním vysokého napětí AC a DC?
+
-
Vysokonapěťové střídavé hipot testování přivádí na kabel střídavé napětí. Na druhé straně vysokonapěťové stejnosměrné hipot testování přivádí na kabel stejnosměrné napětí.
Je testování VLF AC nebo DC?
+
-
Testování VLF využívá střídavé signály o frekvencích v rozsahu {{0}},01 Hz až 1 Hz. Nejčastěji používaná, komerčně dostupná zkušební frekvence střídavého napětí VLF je 0,1 Hz. Je to testování AC hipotů.
