Představení produktu
Tento produkt může být široce používán při detekci částečného vybití energetických systémů, včetně vysokonapěťových rozvaděčů, skříní kruhových sítí, transformátorů napětí / proudu, transformátorů (včetně suchých transformátorů), GIS, venkovních vedení, kabelů a dalších zařízení pro detekci stavu izolace, pomocí následujících indikátorů pro měření stupně vybití elektrického zařízení:
Detekce intenzity částečného výboje:měřením signálu vybíjení v jednom cyklu výkonové frekvence je intenzita částečného vybíjení charakterizována podle maximální hodnoty (dB) v sekvenci vybíjecích impulzů.
Detekce frekvence částečného vybíjení:měřením vybíjecího signálu v jednom cyklu výkonové frekvence je extrahován vybíjecí pulz a frekvence částečného vybíjení je charakterizována podle počtu vybíjecích pulzů.
Parametr produktu
|
Měření TEV |
Měření AE |
|||
|
Rozsah měření |
0-60 dBmV |
Rozsah měření |
-6dBμV až 68dBμV |
|
|
Rezoluce |
1 dB |
Rezoluce |
1 dB |
|
|
Přesnost |
±1 dB |
Přesnost |
±1 dB |
|
|
Maximální pulz za cyklus |
1400 |
Frekvenční rozsah |
20~200 kHz |
|
|
Frekvenční pásmo měření |
3~100 MHz |
|
|
|
|
AA měření |
UHFměření |
|||
|
Rozsah měření |
-6dBμV~68dBμV |
Frekvence detekce |
300-2000MHz |
|
|
Rezoluce |
1 dB |
Rozsah měření |
0-60 dBmV |
|
|
Přesnost |
±1 dB |
Citlivost |
＜1 dBm |
|
|
Středová frekvence snímače |
40 kHz |
Frekvenční pásmo snímače |
300-2000MHz |
|
|
HFCT měření |
||||
|
Přenosová impedance snímače |
5 mV/mA |
|||
|
Frekvence detekce |
1-30MHz |
|||
|
Citlivost |
Menší nebo rovno 50 pC |
|||
|
Železářské zboží |
||||
|
Lastura |
ABS |
|||
|
Obrazovka |
4.0palcový RGB LCD displej, rozlišení 800*480 |
|||
|
Přesnost vzorkování |
12bitový |
|||
|
Režim synchronizace |
Interní synchronizace, externí synchronizace |
|||
|
Konektor |
USB rozhraní (také vstup pro nabíječku) 3,5mm stereo jack pro sluchátka Vstupní rozhraní externího senzoru |
Wifi |
||
|
Sluchátko |
8 Ω minimálně |
|||
|
SD karta |
Standardní konfigurace 16G ~ 64G |
|||
|
Vestavěná baterie |
Lithiová baterie 3,7V/5000mAh |
|||
|
Provozní doba |
Přibližně 6 hodin |
|||
|
Nabíječka |
AC 90-264V nebo DC 5V |
|||
|
Provozní teplota |
-20 ~ 50 stupňů |
|||
|
Vlhkost |
20-85 % relativní vlhkosti |
|||
|
Objem a hmotnost |
210*100*35(mm) 0,4KG(hostitel) |
|||
Vlastnosti a aplikace produktu
- Nakonfigurujte různé senzory, abyste dosáhli detekce částečného vybití téměř všech vysokonapěťových elektrických zařízení;
- Poskytněte průběhy v časové doméně, PRPD, PRPS a další vzory výboje pro realizaci analýzy různých typů výbojů.
- Humanizované rozhraní člověk-stroj usnadňuje správu dat různých zařízení;
- Vestavěný ultrazvukový snímač a snímač přechodového zemního napětí (dále jen TEV), který lze propojit se speciálními snímači jako jsou transformátory, GIS, venkovní vedení, kabely atd.;
- Přijímá metodu neinvazivní detekce, není třeba během testovacího procesu vypínat, není třeba konfigurovat další vysokonapěťový zdroj, je pohodlnější použít než tradiční pulzní detektor částečného vybití;
- Rozsah testovací šířky pásma je 30kHz ~ 2,0GHz, což je vhodné pro principy detekce různých frekvenčních pásem.

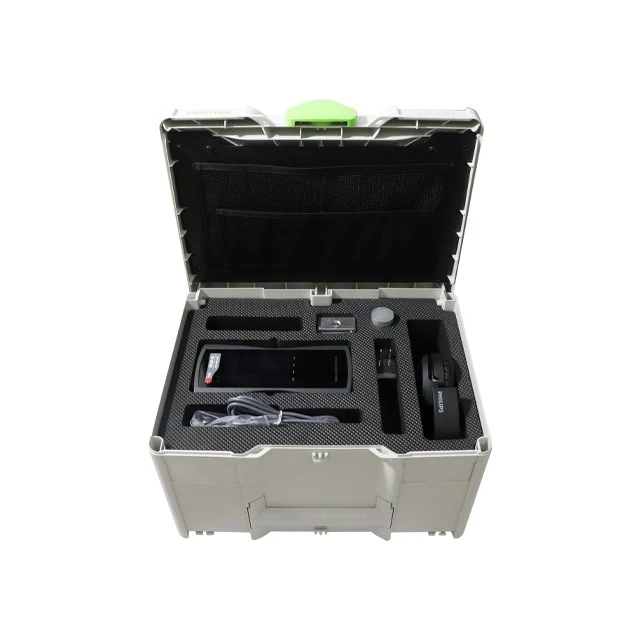

Příslušenství
|
Jméno |
množství |
Jednotka |
Poznámka |
|
|
1 |
Hostitel detekce |
1 |
soubor |
Standardní konfigurace |
|
2 |
Externí kontaktní ultrazvukový senzor |
1 |
ks |
Volitelné, používá se pro detekci částečného vybití transformátorů, GIS, motorů atd. |
|
3 |
Vysokofrekvenční transformátor |
1 |
ks |
Volitelné, používá se pro detekci částečného vybití kabelu |
|
4 |
UHF senzor |
1 |
ks |
Standardní konfigurace |
|
5 |
Testovací linka |
1 |
soubor |
Standardní konfigurace |
|
6 |
Nabíječka |
1 |
ks |
Standardní konfigurace |
|
7 |
USB kabel |
1 |
ks |
Nabíjení a datová komunikace s PC |
|
8 |
Manuál |
1 |
ks |
|
|
9 |
Inspekční zpráva ze závodu |
1 |
ks |
|
|
10 |
Certifikát shody |
1 |
ks |
|
|
11 |
Záruční list |
1 |
ks |
|
FAQ
1. Dodání:Rychlé dodání a flexibilní způsob dopravy
2. Platba:Vyberte si platební podmínky a způsob platby, který vám vyhovuje
3. Prodejní servis:24-hodinový online kontakt, vyberte si správný model zařízení podle svého požadavku, poskytněte nejlepší nabídku, podpořte přizpůsobení
4. Záruční doba:Všechny záruky kvality stroje po dobu jednoho roku a technická podpora po celou dobu životnosti. Online reakce na technické problémy zákazníků.
