Představení produktu
Je vhodný především pro test stejnosměrného výdržného napětí nebo test stejnosměrného svodového proudu pro svodiče oxidu zinečnatého, silové kabely, transformátory, jističe, generátory a další vysokonapěťová elektrická zařízení v energetických odděleních, průmyslu a hornictví, metalurgii, oceli a jiné podnikové energii oddělení
Aplikace
1. Test vodivosti proudu ventilového svodiče
2. Zkouška stejnosměrného výdržného napětí a měření svodového proudu pro výkonový transformátor
3. Test odolnosti stejnosměrného napětí a měření svodového proudu pro vysokonapěťový kabel (35~500 kV a méně)
4. Test referenčního napětí U1mA DC a test svodového proudu 0,75U1mA pro svodič oxidu zinečnatého
Reference výběru
Test referenčního stejnosměrného napětí a svodového proudu svodiče přepětí oxidu zinečnatého
|
Jmenovité napětí svodiče (kV) |
10 |
35 |
66 |
110 |
220 |
|
DC referenční napětí (kV) |
28 |
90 |
135 |
168 |
314 |
|
Model (kV / mA) |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
Vyberte podle úrovně napětí rozvodny
|
Úroveň napětí rozvodny kV |
10 |
35 |
66 |
110 |
220 |
330 |
|
Maximální zkušební napětí kV |
47 |
105 |
135 |
192 |
305 |
Více než 400 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 120 / 2 |
ZGS - 200 / 2 |
ZGS - 200 / 2 |
ZGS - 400 / 3 |
ZGS - 800 / 10 |
Test stejnosměrného výdržného napětí a svodového proudu pro kabely s papírovou izolací
|
Jmenovité napětí kabelu Uo / U kV |
3.6 / 6 |
6 / 6 |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
|
Stejnosměrné zkušební napětí kV |
17 |
30 |
40 |
47 |
105 |
130 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 3 |
ZGS - 200 / 5 |
Test odolnosti stejnosměrného napětí a svodového proudu pro pryžové a plastové kabely
|
Jmenovité napětí kabelu Uo / U kV |
6 / 10 |
8.7 / 10 |
21 / 35 |
26 / 35 |
48 / 66 |
64 / 110 |
127 / 220 |
|
Stejnosměrné zkušební napětí kV |
26 |
37 |
63 |
78 |
144 |
192 |
305 |
|
Model kV / mA |
ZGS - 60 / 2 |
ZGS - 60 / 2 |
ZGS - 120 / 5 |
ZGS - 120 / 5 |
ZGS - 200 / 5 |
ZGS - 200 / 10 |
ZGS - 400 / 5 |
Zkouška stejnosměrného výdržného napětí a svodového proudu hlavní izolace samostatného olejem plněného kabelu
|
Jmenovité napětí kabelu Uo / U kV |
48 / 66 |
64 / 110 |
127 / 220 |
190 / 330 |
290 / 500 |
|
Stejnosměrné zkušební napětí kV |
175 |
275 |
475 |
585 |
775 |
|
Model kV / mA |
ZGS - 200 / 3 |
ZGS - 300 / 3 |
ZGS - 500 / 5 |
ZGS - 600 / 5 |
ZGS - 800 / 10 |
Parametr produktu
|
Model |
300/2 |
300/3 |
|
Jmenovité napětí(kV) |
300 |
300 |
|
Jmenovitý proud(mA) |
2 |
3 |
|
Jmenovitý výkon(W) |
600 |
900 |
|
VN řídící jednotka(kg) |
6.5 |
6.5 |
|
Hmotnost HV válce (kg) |
11 |
11 |
|
Výška válce(mm) |
1250 |
1250 |
|
Přesnost napětí |
±(1.0%read＋2b) |
|
|
Přesnost proudu |
±(1.0%read＋2b) |
|
|
Ripple Factor |
Menší nebo rovno 0,5 % |
|
|
Stabilita napětí |
Při změně napětí ± 10 % stabilita Menší nebo rovna 1 % |
|
|
Kapacita přetížení |
Napětí naprázdno může překročit jmenovité napětí o 10 % po dobu 10 minut |
|
|
Maximální nabíjecí proud je 1,25násobek jmenovitého proudu |
||
|
Napájení |
Jednofázový proud 50Hz 220V±10% |
|
|
Pracovní cesta |
Přerušované používání: jmenovitá zátěž po dobu 30 minut |
|
|
1,1násobek jmenovitého napětí: 10 minut |
||
|
Pracovní podmínka |
teplota:-10 stupeň -+40 stupeň |
|
|
relativní vlhkost: méně než 85 % pod 25 stupňů, bez vlhkosti |
||
|
nadmořská výška: 1500 m níže |
||
|
Kapacita kapacitního zatížení |
Kapacita testovacího objektu je neomezená |
|
|
Lze jej nabíjet 1,5násobkem jmenovitého proudu |
||
|
Struktura |
Elektrický izolační napěťový válec |
|
|
Vzduchová izolace, žádné úniky |
||
|
Funkce vysokonapěťové řídicí jednotky |
Vysoká přesnost {{0}}.75UDC1mA Jednodotykové tlačítko (přesnost menší nebo rovna 1,0 %), Vhodné pro test zachycovače oxidu zinečnatého |
|
|
Přepěťová ochrana pomocí digitálního přepínače, přehledná na první pohled |
||
|
Přenosné pouzdro, pohodlnější na místě |
||
|
Ochranná funkce |
Vnitřní přepěťová ochrana, vnitřní přepěťová ochrana |
|
|
Externí přepěťová ochrana (lze nastavit ochranné napětí), externí nadproudová ochrana nebo ochrana proti průrazu |
||
|
Vnitřní ochrana napájení |
||
|
Ochrana proti nenulovému rozběhu |
||
|
Časovaný zvukový alarm |
||
Vlastnosti a aplikace produktu
1. Vysoká přesnost a přesné měření. Voltmetr na ovládací skříni zobrazuje napětí aplikované na zátěž testovaného zařízení. Není třeba přidávat dělič napětí, snadné zapojení. Vybaven vysokonapěťovým a nízkonapěťovým koncem pro měření svodového proudu. Vysokonapěťový konec využívá kulaté zobrazení digitální indikace štítu, což není znepokojující výboj. Má vynikající funkci proti zaseknutí, která je vhodná pro provoz v terénu.
2. Se stabilní regulací napětí je regulace plynulá v celém rozsahu. Regulace výstupního napětí využívá importovaný jednootáčkový potenciometr. Stabilní proces zesílení a vysoce přesné nastavení.
3. S výstupem se zápornou polaritou, nulovým startem, nepřetržitým nastavením, přepětím, nadproudem, nulovou polohou, uzemněním, speciálními ochrannými funkcemi proti přetržení. Může chránit automatický obvod, dokonalá a spolehlivá ochrana zajišťuje bezpečný provoz.
4. Přijměte pokročilou technologii, středofrekvenční obvod a nejnovější modulaci šířky pulzu PWM
technologie a IGBT s vysokým výkonem, které zajišťují stabilnější vysokonapěťový výstup a menší faktor zvlnění.
5. S 0,75násobným převodem napětí, vhodný pro testování svodiče oxidu zinečnatého.
6. Nastavení přepětí pomocí digitálního otočného přepínače, který zobrazuje data přímo a vizuálně (jednotka KV).
7. Vzorkování využívá speciální nanosekundový senzor a nanosekundový optický izolační prvek, který může rychle a úplně vypnout hlavní obvod DC, aby byl přístroj chráněn před poškozením.

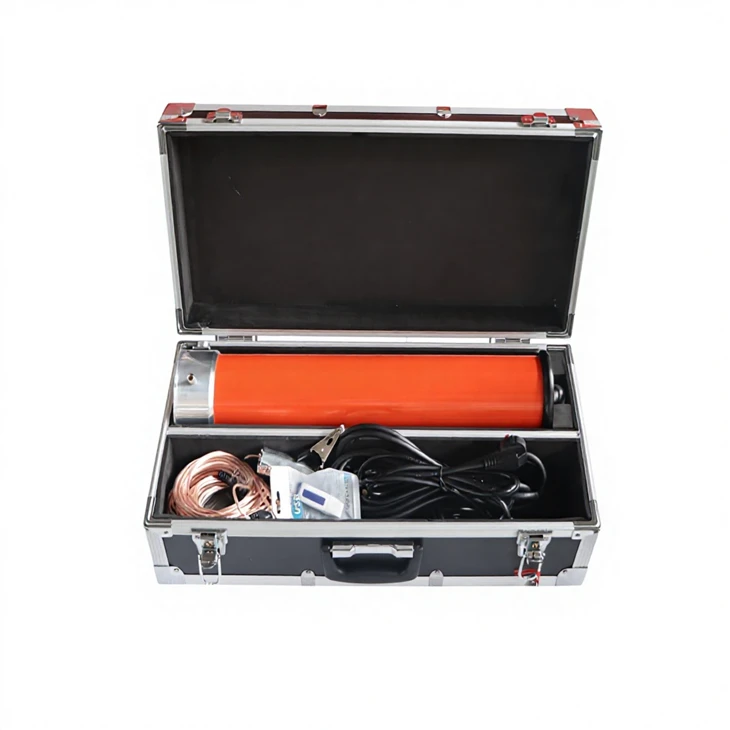

8. Válec využívá nový materiál, lehký a stabilní. Se 3 podpěrnými nožičkami ve spodní části zvyšte stabilitu. Vnější povrch válce je potažen speciálními izolačními materiály, dobrým elektrickým výkonem, silnou vlhkostí, bez úniku.
9. Pouzdro je vyrobeno z hliníkové slitiny s malým objemem, nízkou hmotností, dobrým vzhledem, stabilnější, snadno ovladatelné, plně funkční, vhodné pro použití na místě.
